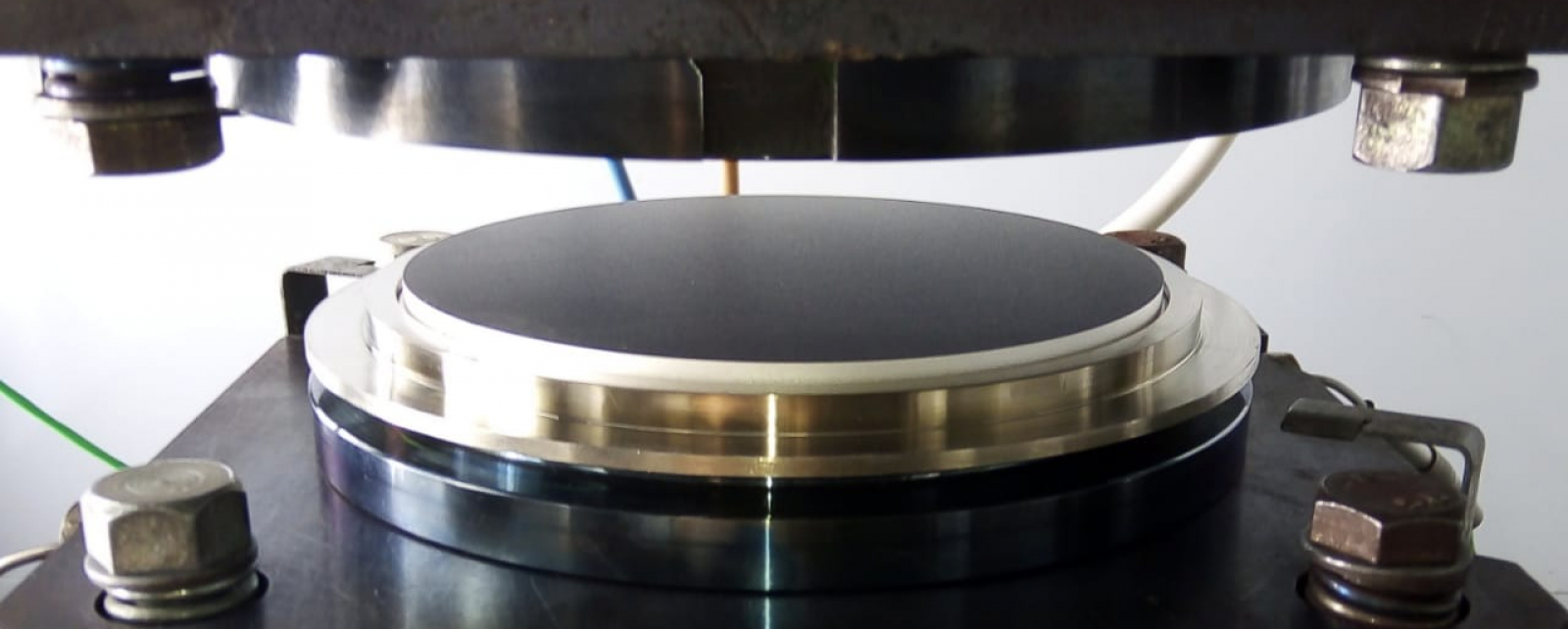

Технология низкотемпературного спекания серебра в силовой электронике | Обзор

Силовая электроника переживает стремительное развитие: появляются новые полупроводниковые материалы (карбид кремния SiC, нитрид галлия GaN), растут рабочие температуры и плотности мощности. Традиционные методы соединения кристаллов с подложкой — пайка припоями — всё чаще достигают своих пределов. Ответом на вызовы индустрии стала технология низкотемпературного спекания серебра (Low-Temperature Silver Sintering). Она обеспечивает превосходную теплопроводность, высокую надежность и термостойкость соединений, что делает её ключевым процессом в производстве современной силовой электроники. Что такое низкотемпературное спекание серебра Спекание серебра — это процесс формирования прочного металлического соединения из серебряных микро- или наночастиц под воздействием температуры и давления. Особенность технологии в том, что спекание происходит при относительно низких температурах (200–300°C), однако получаемое соединение способно выдерживать рабочие температуры вплоть до 700–900°C. Это принципиально отличает его от припойных соединений, которые при рабочих температурах выше 175°C начинают деградировать. Как это работает В основе процесса лежат серебряные пасты, содержащие:

• микрочастицы серебра(от 1 до 10 мкм);
• наночастицы серебра(от 20 до 100 нм);
• органические связующие и растворители.

При нагреве до 200–280°C органические компоненты испаряются, а серебряные частицы начинают диффузионно соединяться друг с другом и с поверхностями, образуя плотный серебряный слой. Приложение давления (10–30 МПа) ускоряет процесс и снижает пористость. Существуют также бездавленческие (pressureless) технологии, где спекание достигается за счет наночастиц и специальных добавок. Преимущества серебряного спекания для силовой электроники

1. Рекордная теплопроводность

Спеченное серебро имеет теплопроводность до 250 Вт/(м·К) — в 3–5 раз выше, чем у припоев (20–60 Вт/(м·К)). Это позволяет эффективно отводить тепло от горячих кристаллов, повышая мощность и срок службы приборов.

2. Высокая температура плавления

Полученное соединение по сути является чистым серебром с температурой плавления 961°C. Это означает, что прибор может работать при температурах 250–500°C, что невозможно для припойных технологий.

3. Отличная электропроводность

Серебро — лучший проводник среди металлов. Спеченный слой обеспечивает минимальное электрическое сопротивление, снижая потери и нагрев.

4. Высокая механическая прочность и надежность

Спеченные соединения выдерживают термоциклирование, вибрации и механические нагрузки лучше, чем припои. Отсутствие интерметаллидов (как в случае оловянных припоев) устраняет хрупкие фазы.

5. Термостойкость и долговечность

Приборы с серебряным спеканием демонстрируют значительно больший срок службы при работе в жестких условиях (автомобильная электроника, авиация, ветроэнергетика).

6. Совместимость с SiC и GaN

Новые полупроводники работают при температурах до 300°C и выше. Спекание серебра — практически единственная доступная технология, полностью раскрывающая их потенциал. Сравнение с традиционной пайкой

Характеристика	Пайка припоем	Спекание серебра
Температура процесса	220–350°C	200–300°C
Теплопроводность соединения	20–60 Вт/(м·К)	150–250 Вт/(м·К)
Температура плавления соединения	180–300°C	961°C
Рабочая температура прибора	до 150–175°C	до 300–500°C
Электропроводность	Средняя	Высокая
Сопротивление термоциклированию	Среднее	Высокое
Стоимость	Низкая	Выше (серебро)
Скорость процесса	Секунды-минуты	Минуты (под давлением)
Оборудование	Простое	Сложное, специализированное

Области применения

• Электромобили и гибридный транспорт.Инверторы, преобразователи, зарядные устройства на SiC и GaN.
• Возобновляемая энергетика.Солнечные инверторы, ветрогенераторы.
• Промышленные приводы.Частотные преобразователи, мощные IGBT-модули.
• Авиация и космос.Высокотемпературная электроника, радары, системы управления.
• 5G-оборудование.Усилители мощности, высокочастотные модули.
• Оборонная электроника.Изделия, работающие в экстремальных условиях.

Материалы для низкотемпературного спекания На рынке представлены серебряные пасты от ведущих производителей:

• Heraeus— серии Die Attach Paste (например, ASP 043-04, ASP 295-09);
• Kyocera— пасты для давления и без давления;
• Alpha Assembly— серебряные спекающие пасты для мощных модулей;
• Namics— пасты для SiC и GaN приборов;
• Indium Corporation— материалы для pressureless спекания.

Пасты различаются:

• размером частиц (микро, нано или гибридные);
• наличием растворителей (летучие/нелетучие);
• требованиями к атмосфере (воздух, азот, вакуум);
• давлением (до 30 МПа или без давления).

Выбор пасты определяется конкретным типом прибора, производственной линией и требованиями к надежности. Процесс низкотемпературного спекания: пошагово

1. Подготовка поверхностей.Кристалл и подложка должны иметь финишное покрытие из серебра или золота. Часто используются DBC-подложки (Direct Bonded Copper) с серебрением.
2. Нанесение пасты.Паста наносится методом трафаретной печати, дозирования или штамповки на подложку.
3. Установка кристалла.Чип размещается на пасте с помощью автоматического оборудования.
4. Предварительная сушка.Удаление растворителей при 70–150°C.
5. Спекание.Нагрев до 200–300°C с приложением давления 10–30 МПа в течение 1–5 минут. Для бездавленческого спекания — нагрев в печи в течение 30–60 минут в атмосфере азота.
6. Контроль качества.Проверка пористости, прочности, отсутствия пустот (рентген, ультразвук).

Оборудование для спекания серебра Для промышленного применения используются специализированные установки:

• Boschman(Нидерланды) — установки для давления и без давления;
• ASM Pacific(Сингапур) — системы для серийного производства;
• AMX Automatrix(Франция) — оборудование для R&D и мелкосерийного производства;
• Torrey Hills Technologies(США) — лабораторные и производственные системы.

Российские предприятия также разрабатывают аналогичное оборудование в рамках программ импортозамещения, что открывает перспективы для локализации технологии. Проблемы и ограничения Несмотря на преимущества, технология имеет ряд вызовов:

• Стоимость серебра.Высокая цена материала увеличивает себестоимость прибора.
• Сложность процесса.Требуется точный контроль температуры, давления, времени и атмосферы.
• Чувствительность к поверхностям.Необходимо серебряное или золотое покрытие на чипе и подложке.
• Пористость соединения.Остаточная пористость (5–15%) может снижать теплопроводность и прочность.
• Разработка бездавленческих процессов.Для массового производства желательно исключить давление, но это требует сложных паст с наночастицами.
• Квалификация для ответственных применений.Требуются длительные испытания по стандартам AEC-Q101, MIL-STD.

Тенденции развития технологии

• Снижение температуры спекания.Цель — до 150–200°C для совместимости с материалами корпусов.
• Бездавленческое спекание.Улучшение паст с наночастицами и гибридных систем.
• Селективное спекание.Лазерное или микроволновое спекание для локальных соединений.
• Замена серебра медью.Разработка медных паст со спеканием в восстановительной атмосфере — дешевле, но сложнее.
• Аддитивные технологии.Печать серебряных дорожек и соединений струйными методами.

Технология низкотемпературного спекания серебра — это новый стандарт соединений в силовой электронике, особенно для SiC и GaN приборов. Она обеспечивает непревзойденную теплопроводность, высокую рабочую температуру и надежность, что делает её незаменимой для электромобилей, возобновляемой энергетики, авиации и промышленности. Несмотря на определенные вызовы (стоимость, сложность процесса), технология активно развивается, и в ближайшие годы мы увидим её массовое внедрение на производственных линиях по всему миру, включая Россию. Для предприятий, планирующих переход на серебряное спекание, важно правильно подобрать материалы, оборудование и технологические режимы, а также обеспечить контроль качества на всех этапах. Инвестиции в эту технологию окупаются за счет повышения мощности, надежности и срока службы готовых изделий.
